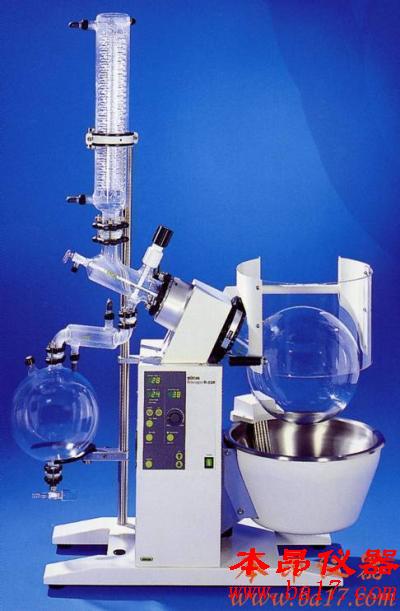

R-220SE大型旋轉蒸發儀詳細介紹

R-220SE首次實現了工業旋轉蒸發儀的自動連續蒸餾，實現了無人操作。通過蒸發瓶的液位傳感器來控制給料閥的開關，同時通過控制收集瓶的液位傳感器實現收集瓶溶劑釋放的開關。作為創新之一的大屏幕真空控制器集成化，首次使得所有蒸餾條件（浴鍋溫度，蒸汽溫度，真空度，轉速，冷凝水溫度，流量…）可以精確控制。參數的精確控制可以*大限度的回收蒸餾品，從而實現節能減排。在人性化設計方面，帶快動裝置的專利瓶連接裝置以及手動瓶處理器只需一人即可安全、簡單地將蒸發瓶固定到旋轉蒸發儀上。而所有的玻璃連接位置均采用專利的EasyClamp連接，可用于快速、安全地進行玻璃接頭裝配。泡沫檢測探頭的引入，首次解決了氣泡物質自動蒸餾濃縮的問題。同時USB接口的設計使得所有的使用條件參數可以保存，傳輸以便后續過程評估。

R-220SE大型旋轉蒸發儀技術參數：

蒸餾能力（乙醇）	高達4升水/小時 高達16升/小時，4200 W加熱器
電氣
電壓	200V, 220 - 240 V (1P,N,G) 400 V (3P, N, G)
頻率	50 / 60 Hz
功耗	4200 W（3.6kW加熱器）
尺寸
高度	1430 mm - 1750 mm，取決于玻璃組件
寬度	1200 mm - 1410 mm
長度	510 mm -780 mm
重量	約65 kg，不包括玻璃
認證	CE 和 UL/CSA
安全
浴鍋過溫保護	- 獨立電子監測電路，機械復位 - 如果實際溫度超過設定值15°C，則顯示錯誤
旋轉	輕柔啟動
出現錯誤時的處理	- 降低浴鍋，切斷加熱器，停止旋轉 - 顯示錯誤 - 可以復位
顯示器
浴鍋溫度	是（每步1°C）
蒸氣溫度	是（每步1°C）
設定旋轉速度	是（每步1 rpm）
設定浴鍋溫度	是（每步1°C）
實際真空度	是（每步1m bar）
設定真空度	是（每步1m bar）
冷卻
冷卻水流速	120-200升/小時（由于集成閥，因此是變化的）
冷卻表面	D2組件時，冷卻表面為0.61m2；BD 2組件時，冷卻表面為1.22m2
限制	*高 2.7 bar絕對壓力，無脈沖
加熱
介質	水或油
溫度范圍	室溫- 180°C
加熱功率	230V 1-相；3600 W (3W/cm2)
調節精度	+/-2°C
旋轉
電機	200 V 1-相；0.6 A，50 Hz時
控制	電子變頻器
轉速	5-140 rpm
準確度	5 rpm時+/-1 rpm 至140 rpm時+/-5 rpm
材料
外殼	不銹鋼1.4301
變速箱頭	鋁（3.2373）
涂層	Epoxit粉末涂層（EPX）
浴鍋結構	不銹鋼1.4404
加熱元件	不銹鋼1.4404
玻璃	硼硅酸鹽3.3
接觸產品的部件	符合FDA的材料
玻璃組件的壓力	0 mbar - 環境壓力
密封性	<1 m bar/min
傳感器
蒸氣溫度	PT-1000，2-線
浴鍋溫度	PT-1000，2-線
壓力	陶瓷電容
